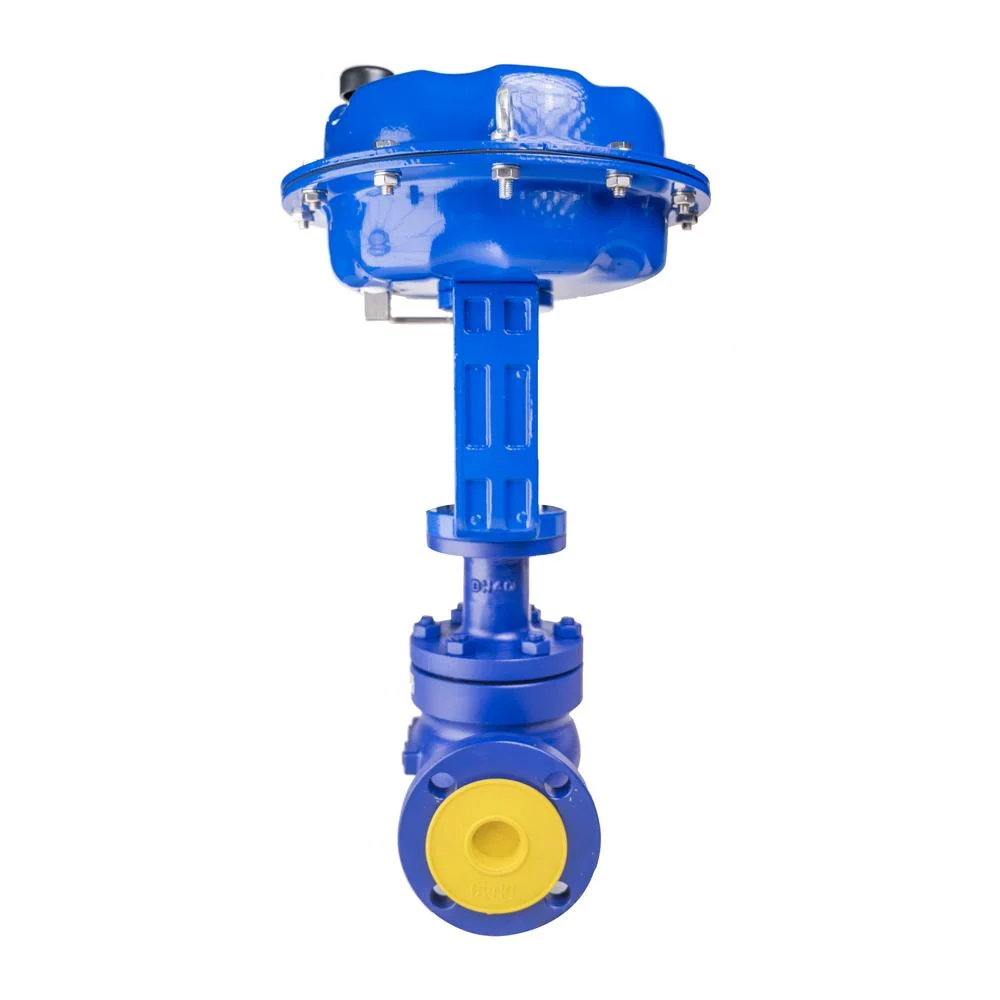

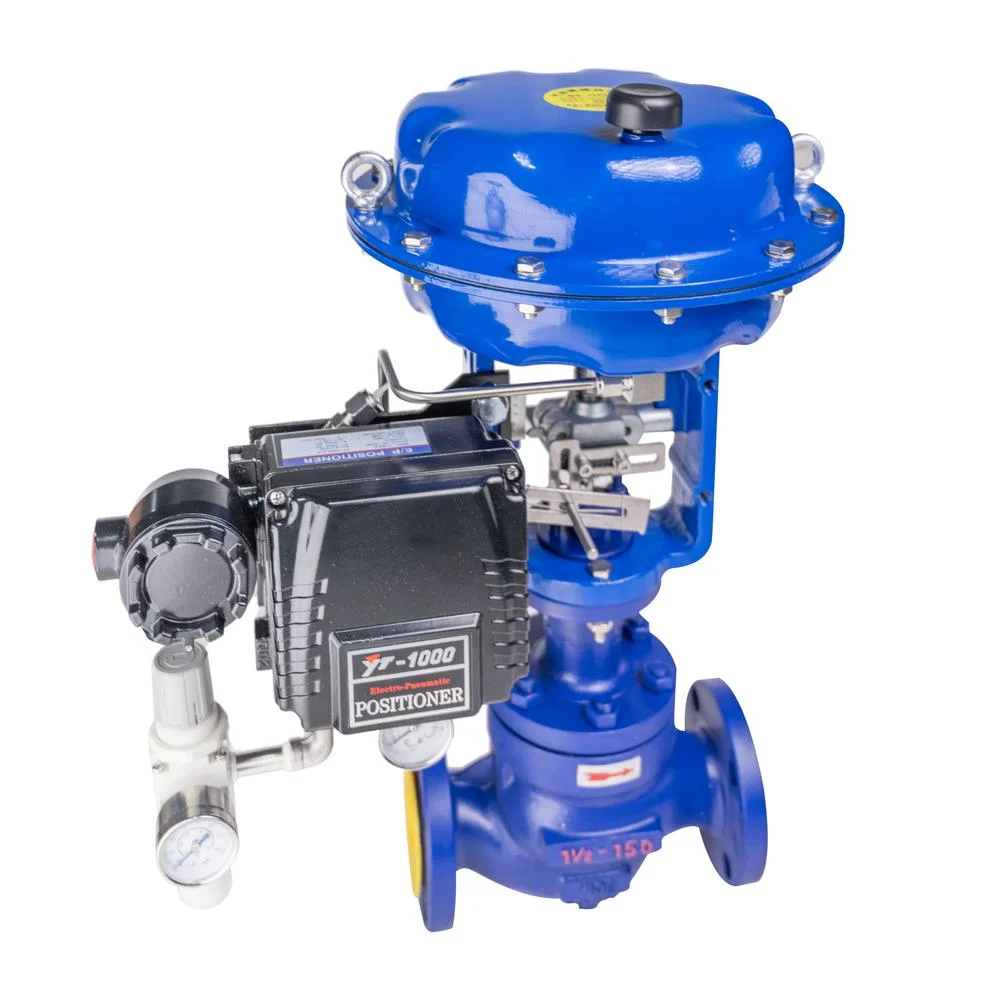

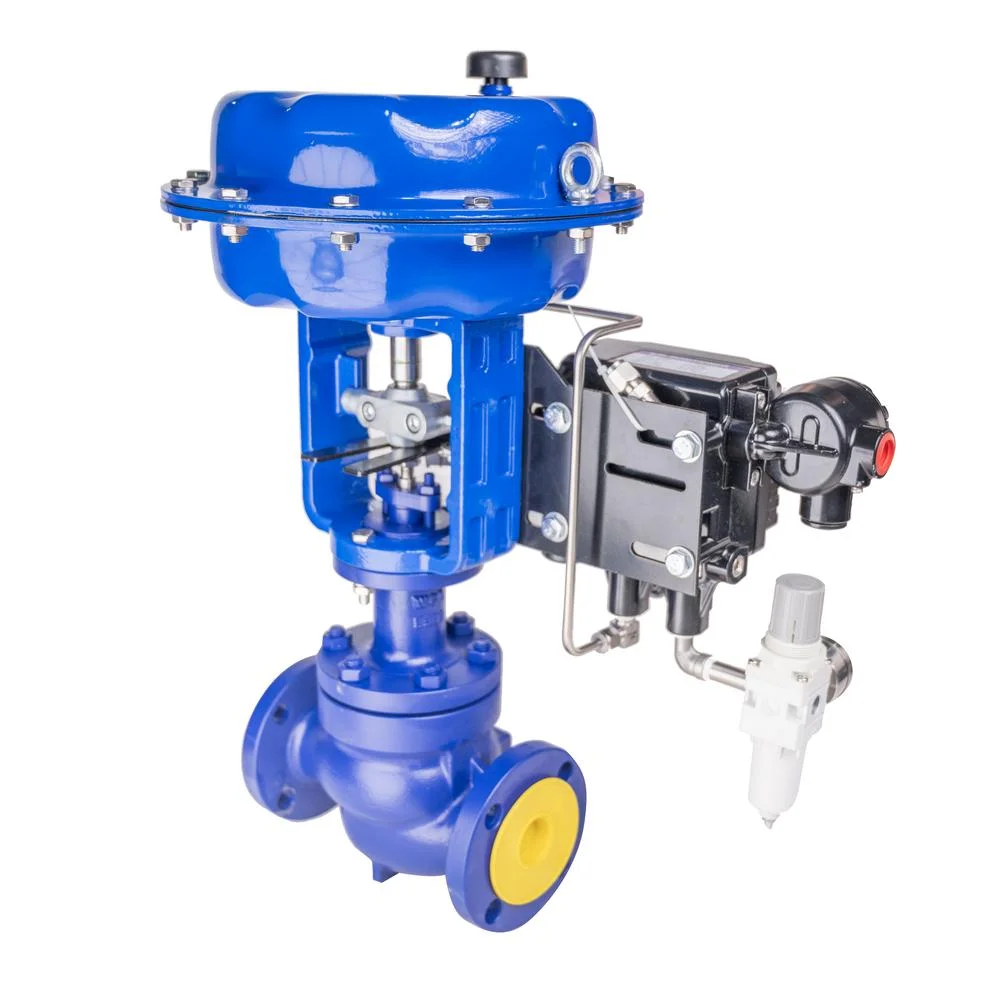

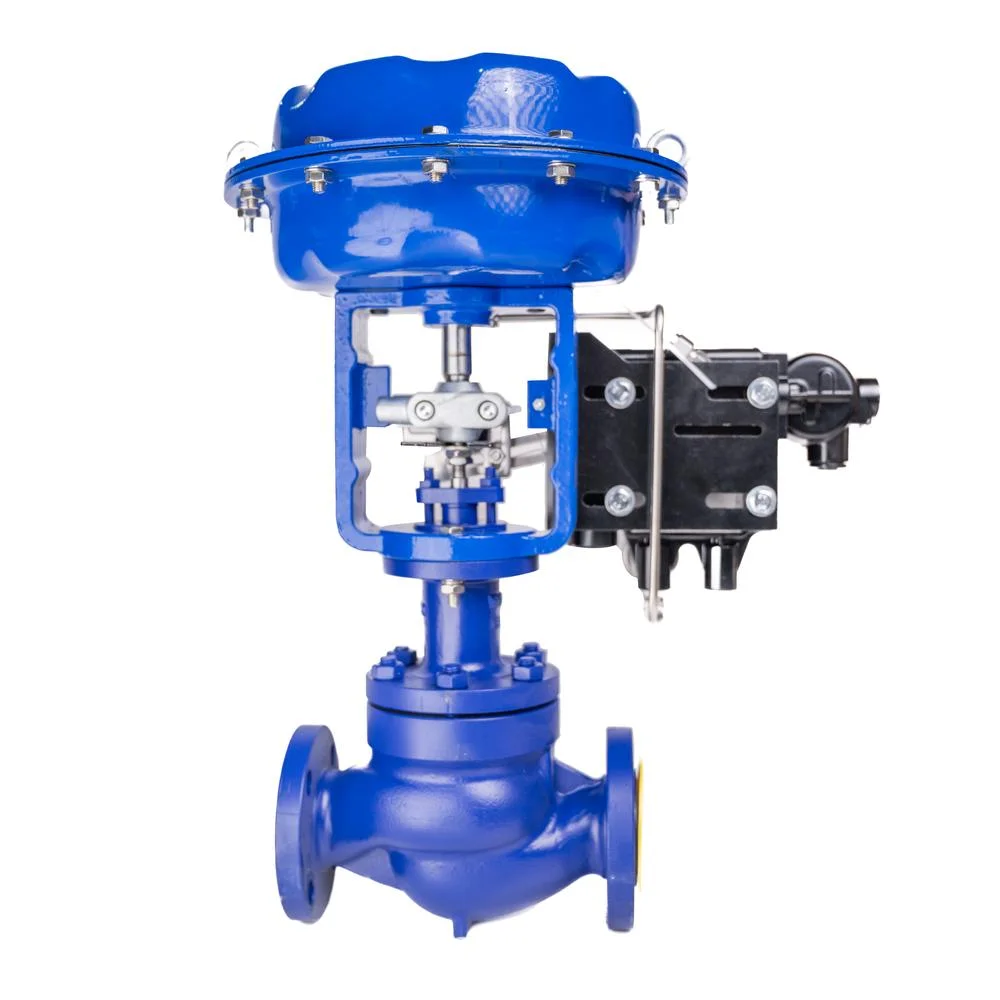

Паропневматический регулирующий клапан COVNA 4, 20 мА
Пневматический регулирующий клапан должен использовать сжатый газ в качестве источника энергии, цилиндр в качестве привода и с помощью позиционера клапана, преобразователя, электромагнитного клапана, удерживающего клапана, бензобака, газового фильтра и других аксессуаров для привода клапана реализовать Значение переключателя или пропорциональная регулировка, получение управляющего сигнала системы управления промышленной автоматизацией для завершения регулирования среды трубопровода: расхода, давления, температуры, уровня жидкости и т. д. Различные параметры процесса. Характеристики пневматического регулирующего клапана: простота управления, быстрое реагирование и искробезопасность, отсутствие необходимости принятия дополнительных мер по обеспечению взрывозащиты.
- Модель: пневматический регулирующий клапан
- Диапазон размеров:3/4"~8"
- Диапазон давления:PN16~PN100
- Материал: ВКБ, 304, 316, 316Л
Введение в пневматические регулирующие клапаны:
Пневматический регулирующий клапан должен использовать сжатый газ в качестве источника энергии, цилиндр в качестве привода и с помощью позиционера клапана, преобразователя, электромагнитного клапана, удерживающего клапана, бензобака, газового фильтра и других аксессуаров для привода клапана. , реализовать значение переключателя или пропорциональную регулировку, получить управляющий сигнал системы управления промышленной автоматизацией для завершения регулирования среды трубопровода: расхода, давления, температуры, уровня жидкости и т. д. Различные параметры процесса. Характеристики пневматического регулирующего клапана: простота управления, быстрота срабатывания и искробезопасность, отсутствие необходимости принятия дополнительных мер по взрывозащите.
Основные преимущества пневматического регулирующего клапана заключаются в том, что скорость открытия и закрытия пневматического регулирующего клапана легко регулировать, конструкция проста и его легко обслуживать. Благодаря буферным характеристикам самого газа в процессе работы его нелегко повредить из-за заклинивания. Более надежен, чем электрический клапан в некоторых взрывобезопасных ситуациях.
Типы пневматических регулирующих клапанов:
Технические параметры пневматического регулирующего клапана:
| Тип | Одноместное, двухместное, рукавное | Номинальный диаметр | Ду20-Ду200 |
| Номинальное давление | Ру16, Ру25, Ру40, Ру63, Ру100 | соединение | Фланец, резьба, сварка (или другое, указанное заказчиком) |
| Состав | Стандартный тип (-20℃ ~+200℃) | Материал | ВКБ, 304, 316, 316Л |
| Тип охлаждения | (-40~450℃) | Низкотемпературный тип | (-60℃ ~-196℃) |
| упаковка | Тип V ПТФЭ, гибкий графит | Регулируемый диапазон | 50:1 |
| Уплотняющая поверхность | PN16 выпуклая поверхность, PN40, PN63, PN100 |
| Основная ошибка | Менее полного хода ± 1% (с локатором) Менее полного хода |
| Аксессуары | локатор, клапан сброса давления воздушного фильтра, маховик, концевой выключатель, электромагнитный клапан, запорный клапан и другие. |
| Класс утечки | Металлическое уплотнение: Менее 0,01 (ANSI B16.104-1976IV) |
| Мягкое уплотнение: Менее 0,00001% |
Компоненты клапана:Sплунжер с односедельным сердечником;304, 316+ Сиденье SLT с электроприводомкачественный процент, линейный, быстрооткрывающийся, низкие характеристики.
Привод клапана:Многопружинный мембранный приводПрямое действие и обратное действие.Материал мембраны из полиэфирной ткани, армирующей резину NBR.Диапазон пружин 20–100 кПа, 40–200 кПа, 80–240 кПа.Давление питания от 0,4МПа до 0,5МПа
Тип действия: Воздух закрывает FO (с приводом прямого действия), когдасбой подачи воздуха, пружина привода открывает клапан;Воздух открывает FC (с приводом обратного действия) При подаче воздухаПри отказе пружина привода закрывает клапан. Линейное, равнопроцентное, быстрое открытие
Размеры пневматического регулирующего клапана:
