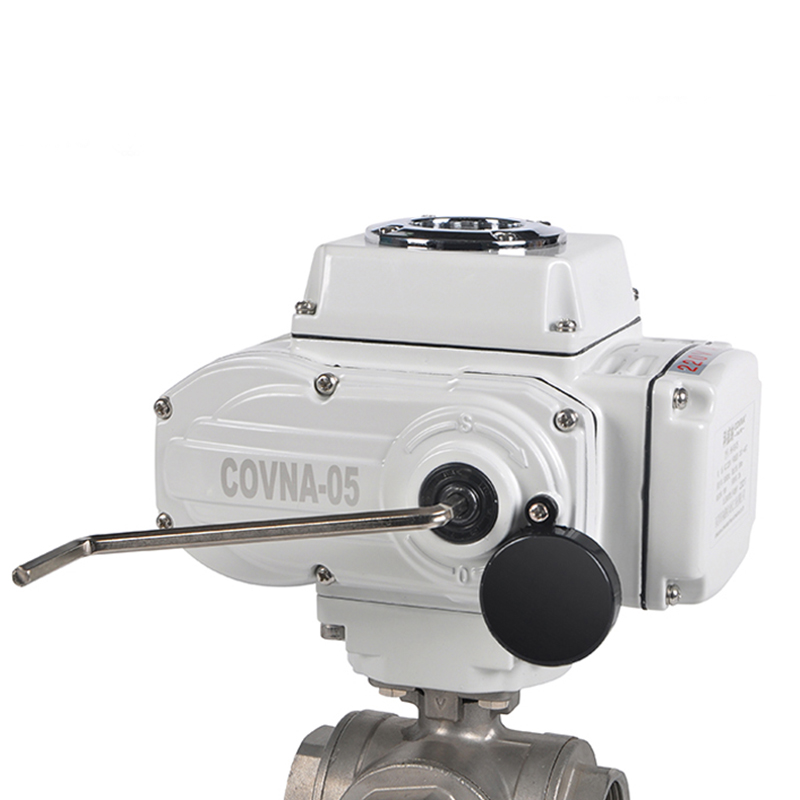

COVNA HK60-QT 12v 3 ทาง 2 นิ้ว บอลวาล์วไฟฟ้าแบบมอเตอร์
บอลวาล์วไฟฟ้าสามทางแบ่งออกเป็นบอลวาล์วไฟฟ้าสามทางชนิด L และบอลวาล์วไฟฟ้าสามทางชนิด T บอลวาล์วไฟฟ้าสามทางชนิด L สามารถเชื่อมต่อท่อสองท่อตั้งฉากกัน บอลวาล์วไฟฟ้าสามทางชนิด T ใช้ในการเปลี่ยนเส้นทาง การไหลระหว่างและการกลับการไหลผู้ผลิตบอลวาล์วไฟฟ้า
COVNA นำเสนอวาล์วควบคุมและแอคชูเอเตอร์ที่ครอบคลุมสำหรับทุกการใช้งาน: ระบบทำความร้อนจากส่วนกลางและแบบกระจาย ระบบน้ำร้อนในครัวเรือน ระบบทำความร้อนแบบรวมศูนย์ และไอน้ำ
- รุ่น: HK60-QT
- ช่วงขนาด:1/4'' ถึง 3''
- ช่วงความดัน:0 ถึง 1.6MPa
- วัสดุ: สแตนเลส
24v DC ตัวกระตุ้นไฟฟ้ามอเตอร์ 3 ทางบอลวาล์วด้ายหญิง
- คุณภาพของผลิตภัณฑ์ที่สม่ำเสมอและการลดอัตราการชำรุด
- ประสิทธิภาพการควบคุมที่ยอดเยี่ยม แม้ในระบบที่มีความต้องการสูงสุด
- จัดการและติดตั้งง่าย
- มีความแข็งแรงและความเหนียวเป็นเลิศ ติดตั้งง่าย
- มันใช้กันอย่างแพร่หลายในการบำบัดน้ำ, การคุ้มครองสิ่งแวดล้อม, อุตสาหกรรมอัตโนมัติ, อุปกรณ์ประหยัดพลังงาน
- เพิ่มความน่าเชื่อถือและความปลอดภัยในการปฏิบัติงาน
- มีการป้องกันความร้อนและการโอเวอร์โหลดในตัวของมอเตอร์ไฟฟ้า
| ประเภทเปิด/ปิด | ข้อเสนอแนะ: สัญญาณหน้าสัมผัสที่ใช้งานอยู่, สัญญาณหน้าสัมผัสแบบพาสซีฟ, ความต้านทาน, 4-20mA |
| ประเภทการควบคุม | สัญญาณอินพุตและเอาต์พุต: DC 4-20mA, DC 0-10V, DC 1-5V |
| การปฏิบัติงานภาคสนาม | สนาม, การควบคุมสวิตช์รีโมทคอนโทรลและ MODBUS, PROFIBUS Field Bus |
| แรงดันไฟฟ้าเป็นตัวเลือก | AC110-240V 380V 50/60HZ: DC12V, DC24V, แรงดันไฟฟ้าพิเศษสามารถปรับแต่งได้ |
| ระดับการป้องกัน | มี IP65 มีโครงสร้างป้องกันการระเบิด: EX ll BT4 |
| ตัววาล์ว | ส่วนประกอบวาล์ว | ||
| ช่วงขนาด | DN08-DN80 | วัสดุปิดผนึก | ไฟเบอร์: -29°C~180°C
พีพีแอล: -29°C~250°C |
| วัสดุตัวเครื่อง | สแตนเลส | วัสดุหลัก | สแตนเลส |
| สิ้นสุดการเชื่อมต่อ | เกลียว | วัสดุก้าน | สแตนเลส |
| แรงดันใช้งาน | 1.0MPa~6.4MPa | สื่อที่เกี่ยวข้อง | การควบคุมน้ำ อากาศ แก๊ส น้ำมัน ของเหลว ไอน้ำ |
| โครงสร้าง | 3 ทาง L-พอร์ต / T-พอร์ต | ||
แผนภาพการไหลของบอลวาล์ว 3 ทาง:
เปิด/ปิดประเภทตัวกระตุ้นไฟฟ้า:การหมุน 90 องศา แหล่งจ่ายไฟ AC/DC การควบคุมสัญญาณ และการแทนที่แบบแมนนวล แรงบิดสูงได้ถึง4000Nm.
ตัวกระตุ้นไฟฟ้าแบบมอดูเลต:ปรับมุมเปิด/ปิดได้ตั้งแต่ 0 ถึง 90 องศา แหล่งจ่ายไฟ AC/DC การควบคุมสัญญาณ และการแทนที่แบบแมนนวล แรงบิดสูงได้ถึง4000Nm.
ตัวกระตุ้นไฟฟ้าชนิดอัจฉริยะ:ปรับมุมเปิด/ปิดได้ตั้งแต่ 0 ถึง 90 องศา หน้าจอแสดงผล LED ช่วยให้คุณตรวจสอบมุมเปิด/ปิดได้ง่ายขึ้น แหล่งจ่ายไฟ AC/DC การควบคุมสัญญาณ และการแทนที่แบบแมนนวล แรงบิดสูงได้ถึง4000Nm.
| ชุด | 5 | 10 | 16 | 30 | 60 | 125 | 250 | 400 |
| แรงบิดเอาท์พุต | 50Nm | 100Nm | 160Nm | 300Nm | 600Nm | 1250Nm | 2500Nm | 4000Nm |
| รอบเวลา 90° | 20S | 15 / 30S | 15 / 30S | 15 / 30S | 30S | 100S | 100S | 100S |
| มุมการหมุน | 0-90 ° | 0-90 ° | 0-90 ° | 0-90 ° | 0-90 ° | 0-90 ° | 0-90 ° | 0-90 ° |
| ปัจจุบันทำงาน | 0.23A | 0.35A | 0.4A | 0.45 ก | 0.6A | 1.03A | 1.85 ก | 2.7 ก |
| ขับเคลื่อนมอเตอร์ | 50W | 75W | 80W | 100W | 130W | 210W | 285 วัตต์ | 360W |
| มาตรฐานการติดตั้ง | การติดตั้งโดยตรง ISO5211 | |||||||
| ตัวเลือกแรงดันไฟฟ้า | DC12V, DC24V, AC24V, AC110V, AC220V, AC380V | |||||||
| สัญญาณอินพุต | 4-20mA, 1-5VDC, 0-10VDC | |||||||
| สัญญาณเอาท์พุต | 4-20mA, 1-5VDC, 0-10VDC | |||||||
| ระดับการป้องกัน | ระดับการป้องกัน IP65 | |||||||
| อุณหภูมิโดยรอบ | -20 ถึง +60°ซ | |||||||
| แผนภาพการเดินสายไฟ | A: ประเภทเปิด/ปิดพร้อมสัญญาณไฟตอบรับ | |||||||
| B: ประเภทเปิด/ปิดพร้อมการตอบสนองสัญญาณหน้าสัมผัสแบบพาสซีฟ | ||||||||
| C: ประเภทเปิด/ปิดพร้อมการตอบสนองสัญญาณโพเทนชิออมิเตอร์แบบต้านทาน | ||||||||
| D: ประเภทเปิด/ปิดพร้อมโพเทนชิออมิเตอร์ความต้านทานและการตอบสนองสัญญาณตำแหน่งที่เป็นกลาง | ||||||||
| E: ประเภทการควบคุมพร้อมโมดูลควบคุมเซอร์โว | ||||||||
| F: DC24/DC12V ชนิดเปิด/ปิดโดยตรง | ||||||||
| G: แหล่งจ่ายไฟ AC380V 3 เฟสพร้อมสัญญาณตอบรับแบบพาสซีฟ | ||||||||
| H: แหล่งจ่ายไฟ AC380V 3 เฟสพร้อมโพเทนชิออมิเตอร์ความต้านทานและการตอบรับสัญญาณตำแหน่งที่เป็นกลาง | ||||||||
