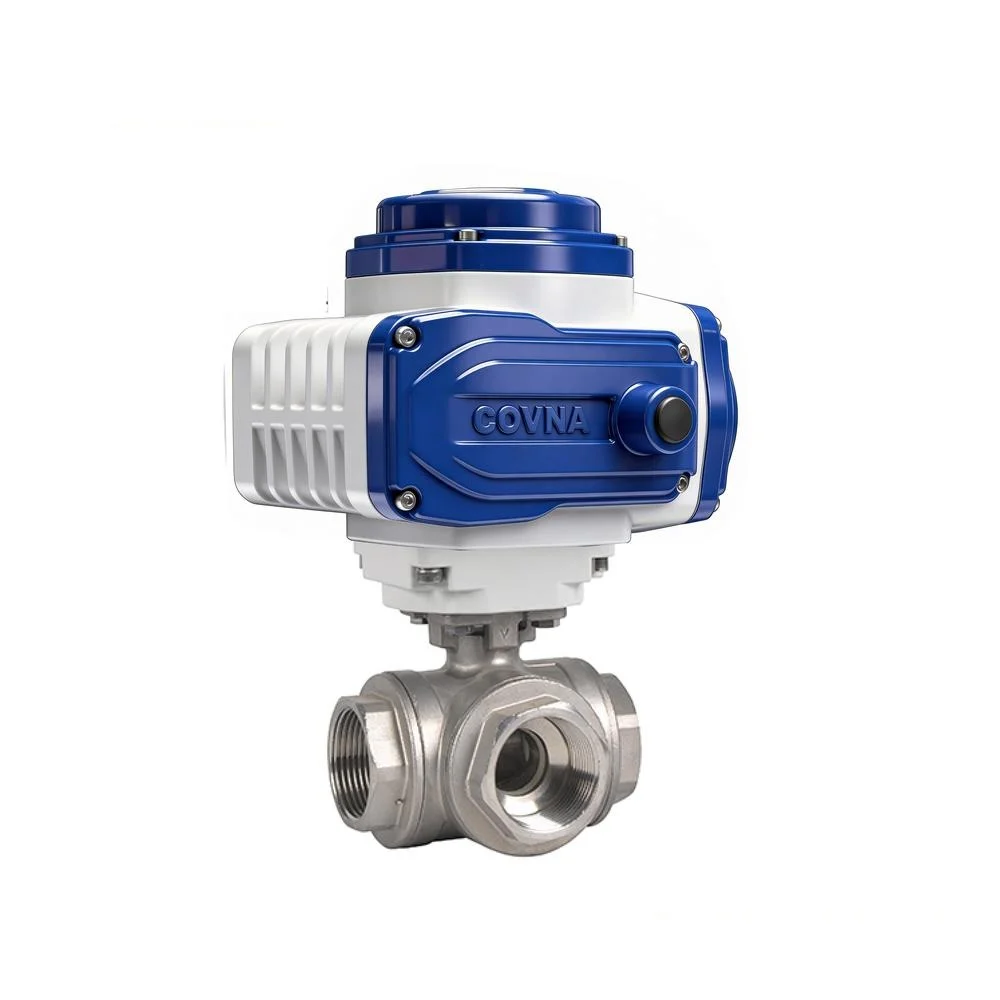

COVNA HK60-QT 12v Van bi điện cơ giới 3 chiều 2 inch
Van bi điện ba chiều được phân loại thành van bi ba chiều điện loại L và van bi ba chiều điện loại T. Van bi ba chiều điện loại L có thể kết nối hai đường ống vuông góc với nhau. Van bi điện ba chiều loại T được sử dụng để chuyển hướng, dòng chảy xen kẽ và dòng chảy đảo ngược.nhà sản xuất van bi điện
COVNA cung cấp đầy đủ các loại van điều khiển và bộ truyền động cho hầu hết mọi ứng dụng: hệ thống sưởi ấm trung tâm và phi tập trung, hệ thống nước nóng sinh hoạt, sưởi ấm khu vực và hơi nước.
- Mô hình: HK60-QT
- Phạm vi kích thước: 1/4'' đến 3''
- Phạm vi áp: 0 đến 1,6MPa
- Vật liệu: Thép không gỉ
Thiết bị truyền động điện 24v DC Van bi 3 chiều có động cơ Chủ đề nữ
- Chất lượng sản phẩm ổn định và giảm tỷ lệ lỗi
- Hiệu suất điều khiển tuyệt vời, ngay cả trong những hệ thống đòi hỏi khắt khe nhất
- Dễ dàng xử lý và lắp đặt
- Sức mạnh và độ dẻo dai tuyệt vời, lắp đặt dễ dàng
- Nó được sử dụng rộng rãi trong xử lý nước, bảo vệ môi trường, công nghiệp tự động hóa, thiết bị tiết kiệm năng lượng
- Tăng độ tin cậy và an toàn vận hành
- Tích hợp bảo vệ nhiệt và quá tải của động cơ điện
| Loại BẬT/TẮT | Phản hồi: tín hiệu tiếp xúc chủ động, tín hiệu tiếp xúc thụ động, điện trở, 4-20mA |
| Loại quy định | Tín hiệu đầu vào và đầu ra: DC 4-20mA, DC 0-10V, DC 1-5V |
| Hoạt động hiện trường | Trường, Điều chỉnh công tắc điều khiển từ xa và MODBUS, Bus trường PROFIBUS |
| Tùy chọn điện áp | AC110-240V 380V 50/60HZ: DC12V, DC24V, Điện áp đặc biệt có thể tùy chỉnh |
| Lớp bảo vệ | IP65, Cấu trúc chống cháy nổ có sẵn: EX ll BT4 |
| Thân van | Linh kiện van | ||
| Phạm vi kích thước | DN08-DN80 | Vật liệu niêm phong | PTFE: -29oC ~ 180oC
PPL: -29oC~250oC |
| Chất liệu thân máy | Thép không gỉ | Vật liệu cốt lõi | Thép không gỉ |
| Kết thúc kết nối | Có ren | Chất liệu thân cây | Thép không gỉ |
| Áp lực vận hành | 1,0MPa~6,4MPa | Phương tiện áp dụng | Kiểm soát nước, không khí, khí đốt, dầu, chất lỏng, hơi nước |
| Kết cấu | Cổng L/cổng T 3 chiều | ||
Sơ đồ dòng chảy của van bi 3 chiều:
●Thiết bị truyền động điện loại BẬT/TẮT:Xoay 90 độ. Nguồn điện AC/DC, điều khiển tín hiệu và ghi đè thủ công. Mô-men xoắn cao lên đến4000Nm.
●Thiết bị truyền động điện loại điều chế:Điều chỉnh góc mở/đóng từ 0 đến 90 độ. Nguồn điện AC/DC, điều khiển tín hiệu và ghi đè thủ công. Mô-men xoắn cao lên đến4000Nm.
●Thiết bị truyền động điện loại thông minh:Điều chỉnh góc mở/đóng từ 0 đến 90 độ. Màn hình hiển thị LED cho phép bạn kiểm tra góc đóng/mở dễ dàng hơn. Nguồn điện AC/DC, điều khiển tín hiệu và ghi đè thủ công. Mô-men xoắn cao lên đến4000Nm.
| Loạt | 5 | 10 | 16 | 30 | 60 | 125 | 250 | 400 |
| đầu ra mô-men xoắn | 50Nm | 100Nm | 160Nm | 300Nm | 600Nm | 1250Nm | 2500Nm | 4000Nm |
| Thời gian chu kỳ 90° | 20S | 15/30S | 15/30S | 15/30S | 30S | 100S | 100S | 100S |
| Góc quay | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Làm việc hiện tại | 0,23A | 0,35A | 0,4A | 0,45A | 0,6A | 1,03A | 1,85A | 2,7A |
| Động cơ truyền động | 50W | 75W | 80W | 100W | 130W | 210W | 285W | 360W |
| Tiêu chuẩn lắp đặt | Gắn trực tiếp ISO5211 | |||||||
| Tùy chọn điện áp | DC12V, DC24V, AC24V, AC110V, AC220V, AC380V | |||||||
| Tín hiệu đầu vào | 4-20mA, 1-5VDC, 0-10VDC | |||||||
| Tín hiệu đầu ra | 4-20mA, 1-5VDC, 0-10VDC | |||||||
| Lớp bảo vệ | Lớp bảo vệ IP65 | |||||||
| Nhiệt độ môi trường xung quanh | -20 đến +60°C | |||||||
| Sơ đồ nối dây | A: Loại BẬT/TẮT có phản hồi tín hiệu đèn báo | |||||||
| B: Loại BẬT/TẮT với phản hồi tín hiệu tiếp xúc thụ động | ||||||||
| C: Loại BẬT/TẮT với phản hồi tín hiệu chiết áp điện trở | ||||||||
| D: Loại BẬT/TẮT với chiết áp điện trở và phản hồi tín hiệu vị trí trung tính | ||||||||
| E: Loại điều chỉnh với mô-đun điều khiển servo | ||||||||
| F: Loại BẬT/TẮT trực tiếp DC24/DC12V | ||||||||
| G: Nguồn điện 3 pha AC380V có phản hồi tín hiệu thụ động | ||||||||
| H: Nguồn điện 3 pha AC380V có chiết áp điện trở và phản hồi tín hiệu vị trí trung tính | ||||||||
